最近公司碰到了很多客戶在咨詢了解一些老的視頻監控系統進行技術改造的相關方案，主要的問題是在新增網絡監控設備(網絡攝像頭、NVR)的同時，又要從減少投資成本的角度考慮來保留原有已經建好的老的模擬監控設備(模擬攝像機、DVR)，在完成升級改造后，原有的模擬監控設備與新增的網絡監控設備要能夠做到由同一套系統進行解碼上墻，并能夠進行統一管理與控制。

　　針對這種需求，深圳市藍舟視訊科技有限公司推出的分布式拼接處理器可以完美的解決這類問題，對于網絡攝像機、NVR可以直接接入;而對于模擬攝像機，可以利用編碼器將模擬攝像機轉成網絡信號后接入，比如?？档腄S-6716HW全高清視頻服務器，就可以同時完成16路全高清模擬攝像機的網絡編碼;而對于DVR，可以利用DVR提供的SDK，經過在分布式拼接處理器系統里面的流媒體視頻服務器上進行簡單開發后實現DVR的接入。在實現網絡監控設備及模擬監控設備的接入后，終端用戶即可利用控制軟件來對各種監控設備進行集中管控，實現信號的任意切換及拼接漫游顯示。

　　一、首先說下典型的幾個工程案例：

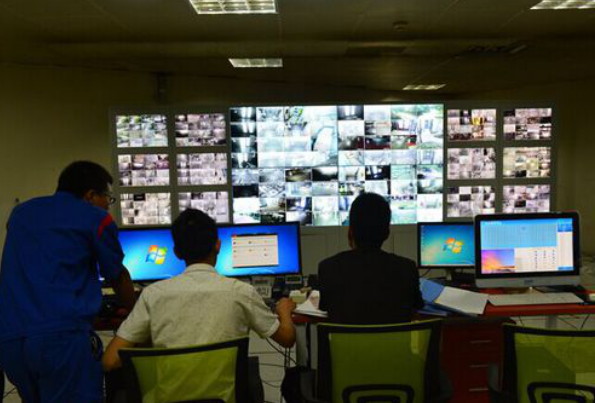

　　1、某小區視頻監控升級改造系統

　　此項目為某小區視頻監控升級改造系統：共計有320路2012年以前安裝的模擬攝像機，20多臺?？档腄VR，現需新增多臺網絡監控設備，由于模擬監控線路及設備都是好的，甲方為了節約成本，需要將兩套系統無縫兼容集中解碼上墻，電視墻為12塊監視器+4塊拼接屏，解碼設備可以集中統一控制管理模擬與網絡的監控設備，可以實現任意切換，任意拼接，報警聯動等需求。

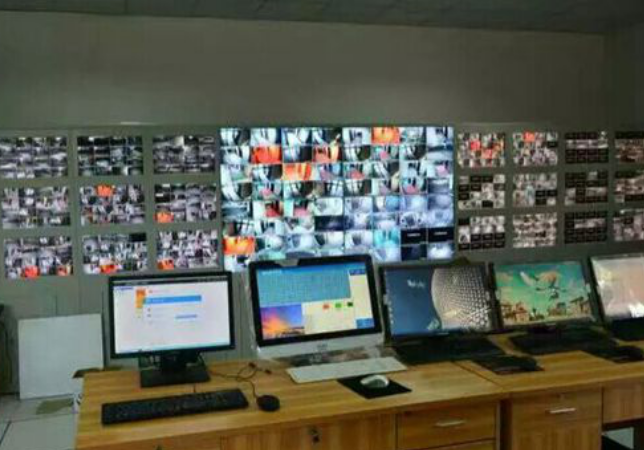

　　2、某監控升級改造系統

　　此項目為500多路2012年以前的模擬監控系統，新增200萬網絡攝像機100多個，通過分布式處理器無縫兼容兩套監控系統，混合使用，集中解碼上到24個監視器+2*2拼接電視墻，實現數模任意切換，拼接，報警聯動等。

　　3、某升級改造監控系統

　　此項目為：9臺24路?？礑VR，共216路模擬攝像機;3臺32路?？礜VR ，共計96路網絡攝像機，全部攝像機要集中解碼到8個監視器和4塊拼接屏上顯示，實現任意切換，任意拼接及報警聯動等。

　　二、一個真實項目的詳細介紹

　　本項目原有128個模擬攝像機，現在又要新增128個網絡攝像機，拼接屏為12個。用戶在選擇方案時，對現在市面上的外置拼接處理器和解碼矩陣也做了對比，最終還是選擇本公司的分布式拼接處理器。對于外置拼接處理器而言，網絡解碼卡很貴，而且需要將網絡攝像頭進行宮格平鋪顯示，操作起來非常不方便;而解碼矩陣雖然也具備強大的網絡解碼能力，但是其與外置拼接處理器的網絡解碼卡一樣，需要將網絡攝像頭進行宮格平鋪顯示，無法進行拼接漫游與疊加顯示，操作非常不便。

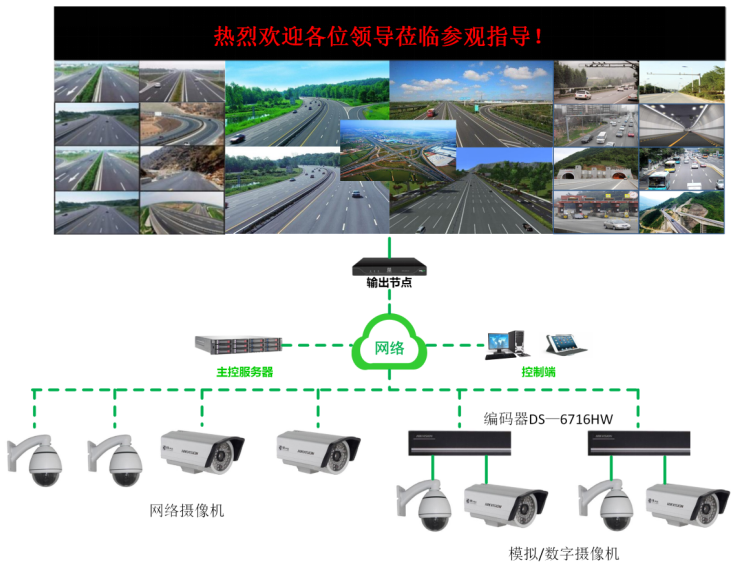

　　以3x4的大屏顯示為例，通過本方案，網絡攝像頭可以輕松實現接入，由于本方案支持H.265解碼及最大支持4k攝像頭解碼(800萬像素)，可以在未來數年內持續滿足客戶網絡攝像頭的接入需求。本方案中的節點機具備強大的解碼能力，單屏可以實現16路1080p解碼，就目前12個屏來說，具備192路1080p的解碼能力。由于本方案的輸出也是具備強大的擴展性，在未來客戶需要增加顯示屏時，只要增加輸出節點就行，前期的投資不會浪費。

　　1、模擬攝像頭部分，我們保證原有設備和線材不動的情況下，在這個部分增加了模擬編碼器設備，把模擬攝像頭的信號編碼成網絡信號進行傳輸，用我們分布式處理器來直接進行解碼上墻顯示。

　　2、網絡攝像頭部分，我們可以直接對網絡攝像頭部分進行解碼上墻顯示。

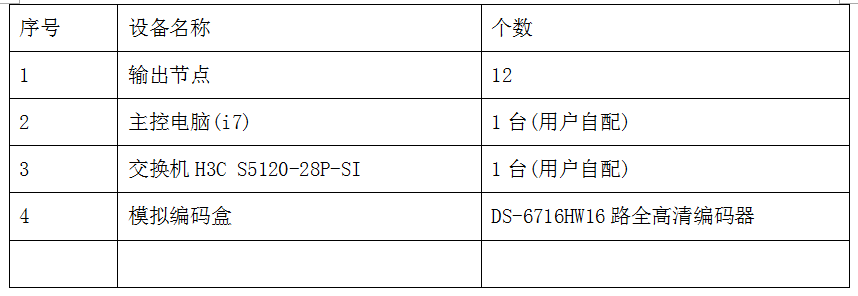

　　說明：

　　配置清單里面的交換機主要考慮了輸出節點及主控服務器，對于網絡攝像頭和電腦的接入，用戶可以接入其他交換機，再將該交換機接入上述清單所述的交換機。模擬編碼盒可以同時接入16路模擬信號，根據前端模擬攝像頭的數量決定采購數量。

　　本方案支持信號的跨屏開窗,信號窗口的任意漫游與疊加,用戶通過控制軟件可以輕而易舉的完成信號的切換。同時，本系統還支持場景的預設和場景的輪詢，可以實現批量信號的一鍵式上墻和海量視頻信號的分批次輪詢顯示。另外，本方案還支持信號預覽與整墻回顯，用戶在信號切換前可以提前對信號進行預覽確認，在確保信號無誤后再投放。用戶還可以通過控制軟件對大屏的顯示內容進行監視，即使客戶不在大屏前操作，通過預覽回顯也可以“身臨其境”的操作，非常方便。
