隨著現代會議室新產品應用不斷產生，會議室視頻系統中視頻格式也呈現復雜多樣。

　　一個高級會議室中，信號源主要有電腦臺式機/筆記本電腦、液晶書寫屏及等離子手寫屏等交互設備、高清的攝像頭、DVD及藍光播放器。顯示設備有大屏幕投影機、等離子、液晶升降顯示屏以及監視器等等。在這些設備中信號格式就有：復合視頻(隨著高清概念的普及，復合視頻的應用越來越少，更多的被分量視頻所取代)、分量視頻、VGA、DVI、HDMI、SDI等。

　　傳統會議室解決方案

　　按以往的傳統解決方案，我們需要各種不同格式的矩陣切換器，或者采用大量的信號轉換器統一信號格式。

　　困擾：

　　1.視頻會議系統建設成本增加;

　　2.實施難度提高

　　3.會議系統建成后，故障點多、信號損失多、檢測困難、維護困難等弊病;

　　革故鼎新，聚焦現代優勢:

　　傳統的矩陣切換器在切換過程中產生的裂縫、抖動，已經不能滿足高端客戶和系統的應用需求

　　無縫切換，將使得切換器在切換過程無閃爍、無黑屏、無抖動、無裂縫等特點而廣受用戶青睞

　　現代會議系統解決方案:

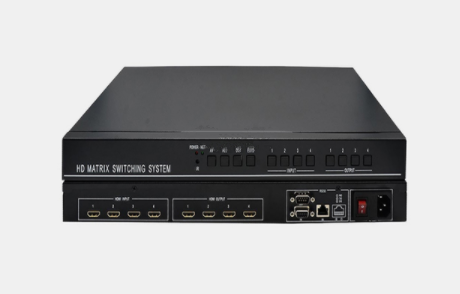

　　在本次項目中，我們只用一臺高清混合無縫切換矩陣，配合相應的遠距離傳輸設備，就可以實現一個完美的高級會議室視頻信號解決方案。

　　輸入輸出格式多樣化選擇:

　　高清混合矩陣有多種不同輸入輸出格式，包括DVI/HDMI/VGA/YPbPr/CVBS ，以及HDBaseT輸入輸出端口，可以專門針對高端會議系統中的各種高清、標清，以及數字、模擬信號的傳輸與切換。

　　信號源部分:

　　藍光DVD

　　位于機柜內，使用HDMI線纜直接連接到高清混合矩陣的HDMI 輸入端口;

　　普通DVD

　　也是位于機柜內的，一般采用分量視頻輸出，因?yàn)榫嚯x短，可以直接接入高清混合矩陣的YPbPr 輸入端口;

　　模擬攝像頭

　　一般位于會議室的墻面，可以直接采用75歐姆同軸電纜接入高清混合矩陣的CVBS 輸入端口;

　　本地臺式計算機液晶手寫屏:

　　本地臺式計算機和液晶手寫屏的VGA信號直接接入高清混合矩陣的VGA 輸入端口 ;筆記本計算機信號通過桌面接口直接接入高清混合矩陣的HDMI端口;

　　其它信號

　　其他距離較遠的計算機信號和等離子書寫屏主機的信號，通過DHN-HDBaseT信號傳輸器，實現100米遠距離信號(可實現4k2k無損傳輸)傳輸，接入高清混合矩陣的HDBaseT輸入端口;

　　顯示設備部分

　　大屏幕投影機 - 顯示設備核心是DHN激光投影機 ，使用高清混合矩陣的HDMI輸出端口，考慮到投影機距離機柜較遠，采用DHN- HDBaseT信號傳輸器(可實現4k2k無損傳輸)，實現100米遠距離信號傳輸?shù)酵队皺C(jī);

　　觸摸一體機 - 使用高清混合矩陣的HDMI 輸出端口 ，采用DHN- HDBaseT信號傳輸器(可實現4k2k無損傳輸)實現100米遠距離信號傳輸;

　　硬盤錄像機 - 使用DVI 輸出端口 ，位于機柜內部，采用DVI線纜直接連接;

　　監視器 - 用于操作人員對整個視頻會議系統的監控，使用高清混合矩陣的HDMI輸出端口

　　另外，高清無縫混合切換矩陣，可以通過串口或者網絡接收第三方控制設備的遠程控制，同時，配有本地前面板控制以及專用控制軟件。

　　從各路信號源與各個顯示設備接口分析，數字高清無縫混合切換矩陣，無需任何格式轉換設備，配合使用DHN- HDBaseT信號傳輸器遠距離傳輸設備，可以滿足任何一個復雜視頻會議室的信號切換需求，高效解決了所有的信號切換和傳輸?shù)男枨?，并使視頻會議室中顯得雜亂無章的的信號管理變得極為簡單。
